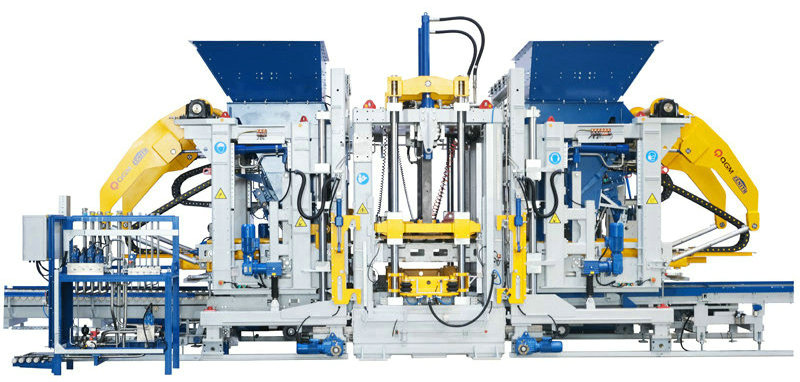

ZN2000C Μηχανή Μπλοκ σκυροδέματος

Το ZN2000C Concrete Block Machine είναι ένα μοντέλο που αναπτύχθηκε μόνος του. Χαρακτηρίζεται από υψηλό βαθμό ευφυΐας και αυτοματισμού και κάνει πλήρη χρήση τεχνολογιών αιχμής υψηλής τεχνολογίας, όπως η ψηφιοποίηση και το σύστημα πληροφοριών, το οποίο χρησιμοποιείται ευρέως στην κατασκευή νέων πόλεων και σφουγγαράδων.

Χαρακτηριστικά:

Διπλό τραπέζι δόνησης, οκτώ σερβοκινητήρες (προαιρετικό) Κορυφαίος εξοπλισμός

Αρθρωτό συγκρότημα για ευκολότερη συντήρηση Παράγονται περισσότεροι διαφορετικοί τύποι τούβλων

Μεγαλύτερη ικανότητα, υψηλότερη παραγωγικότητα

Μέγεθος παλέτας 1400x1400/1300mm

Περιοχή διαμόρφωσης 1320x1350/1250mm

Ύψος προϊόντος 40-500mm

Αριθμός μπλοκ Κοίλα τούβλα: 18 μπλοκ/καλούπι (390x190x190mm)

Τυπικά τούβλα: 105 μπλοκ/καλούπι (240x115x53mm)

Τούβλα δρόμου: 66 μπλοκ/καλούπι (200x100x60mm)

Μέγεθος εξοπλισμού Περίπου. 10.000

Περίπου 4.700

Περίπου 3.400

Σύστημα δόνησης Μέγιστη δύναμη διέγερσης του πίνακα δόνησης: 200/kN

Μέγιστη δύναμη διέγερσης της κεφαλής πρέσας: 40/kN

Ηλεκτρικές παράμετροι Συνολική ισχύς (αναφορά): 231/kW

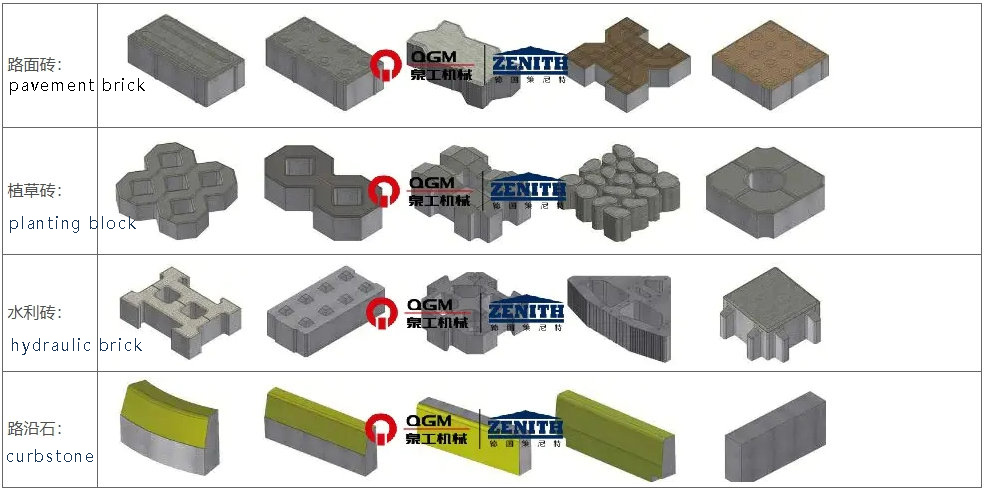

Σχηματικό διάγραμμα δειγμάτων τούβλων που παράγονται από τον εξοπλισμό

Τεχνικά Πλεονεκτήματα

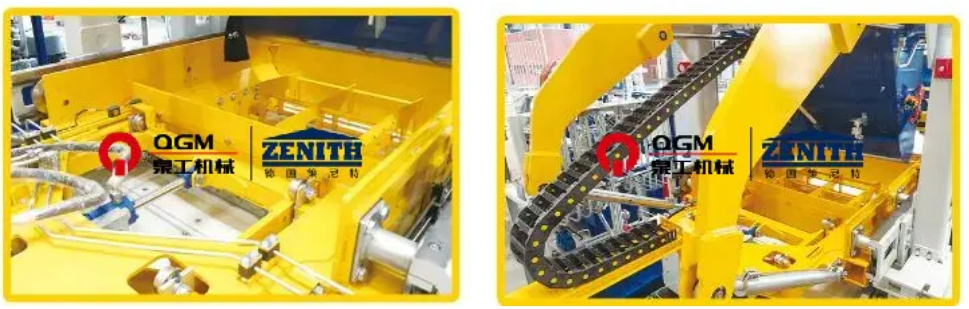

1. Σχέδιο κορνίζας υψηλής ποιότητας γερμανικής έκδοσης

Το πλαίσιο του mainframe υιοθετεί τη δομή συγκολλημένου πλαισίου υψηλής αντοχής που σχεδιάστηκε με την πατενταρισμένη τεχνολογία της Zenit, η οποία συγκολλάται από τον εξατομικευμένο χάλυβα ειδικής διατομής, με λογική σχεδίαση, ομοιόμορφη και όμορφη συγκόλληση και ολόκληρο το πλαίσιο υφίσταται επεξεργασία κραδασμών γήρανσης για να διασφαλιστεί η υψηλή ποιότητα και η υψηλή σταθερότητα του πλαισίου. Η προηγμένη διαδικασία δομικού σχεδιασμού καθιστά τον κεντρικό υπολογιστή επεκτάσιμο και στη συνέχεια μπορούν να προστεθούν η λειτουργία ανοίγματος και κλεισίματος του πλευρικού καλουπιού, η λειτουργία εξαγωγής πυρήνα (σανίδα), η λειτουργία εμφύτευσης πλακών πολυστυρενίου κ.λπ.

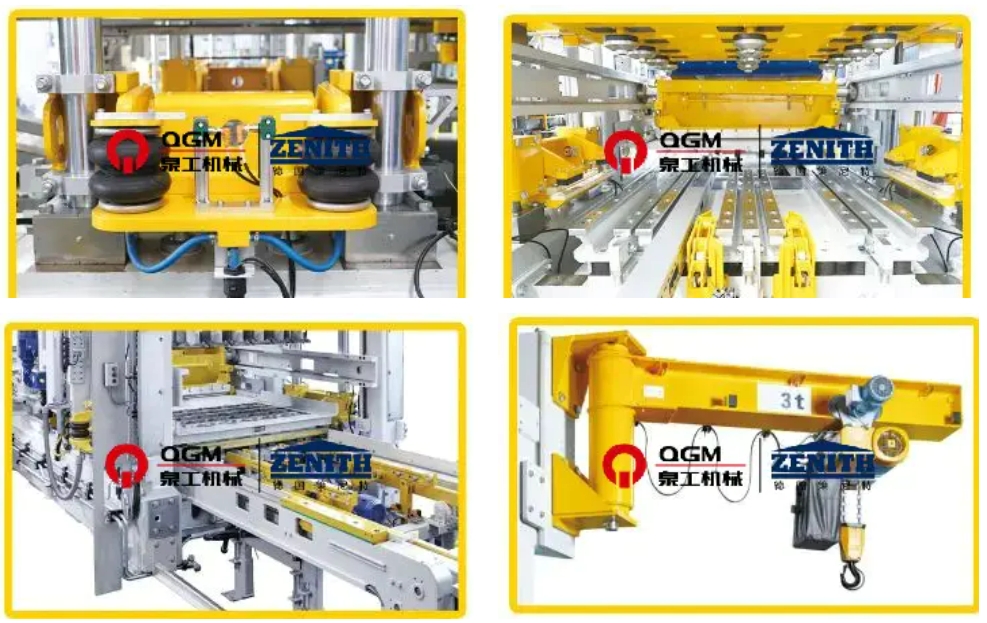

2. Αυτόματο σύστημα γρήγορης αλλαγής καλουπιών

Όταν το καλούπι μεταφέρεται στη θέση υποδοχής, το σύστημα ανύψωσής του πραγματοποιεί αυτόματη αλλαγή καλουπιού στη συσκευή γρήγορης αλλαγής καλουπιού. Το επάνω και το κάτω καλούπι συσφίγγονται αυτόματα πνευματικά, το οποίο είναι ασφαλές, αποτελεσματικό, απλό στη λειτουργία και βολικό στη συντήρηση. Περιλαμβάνει κυρίως:

Πνευματική συσκευή σύσφιξης καλουπιού: Αποτελείται κυρίως από βραχίονα καλουπιού και πνευματικές ράβδους σύσφιξης και στις δύο πλευρές, οι οποίες βοηθούν στη σύσφιξη και τη στερέωση των καλουπιών και στην απόσβεση όταν η μηχανή υποδοχής εκτελεί προ-δόνηση και κύρια δόνηση, έτσι ώστε να επιτευχθεί το καλύτερο αποτέλεσμα δόνησης και να παραταθεί η διάρκεια ζωής των καλουπιών.

Πνευματική συσκευή ασφάλισης εσοχής: η εσοχή στερεώνεται από τη συσκευή σύσφιξης με αερόσακο, η οποία μπορεί εύκολα και γρήγορα να αντικαταστήσει την εσοχή, να συντομεύσει το χρόνο αντικατάστασης και εγκατάστασης του καλουπιού και να εξασφαλίσει την ακριβή σύνδεση του κάτω πλαισίου καλουπιού και της άνω εσοχής.

Συσκευή εισαγωγής ηλεκτρικού καλουπιού: Η συσκευή τοποθέτησης καλουπιών χρησιμοποιείται για την εγκατάσταση των καλουπιών στο κύριο μηχάνημα και για την τροφοδοσία και αφαίρεση των καλουπιών από το μηχάνημα μέσω του ηλεκτρικού βραχίονα καλουπιού, που μπορεί να εφαρμοστεί στα περισσότερα καλούπια της αγοράς, και ειδικοί βραχίονες καλουπιών μπορούν να χρησιμοποιηθούν για ειδικά καλούπια.

Συσκευή αλλαγής καλουπιών: Εγκατεστημένη στο πλαίσιο της κύριας μηχανής, χρησιμοποιείται για την ανύψωση και τη φόρτωση των καλουπιών κατά την αλλαγή των καλουπιών, εξοπλισμένη με ηλεκτρικό ανυψωτικό αλυσίδας και ηλεκτρική συσκευή βάδισης.

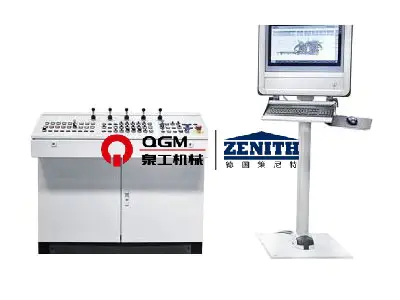

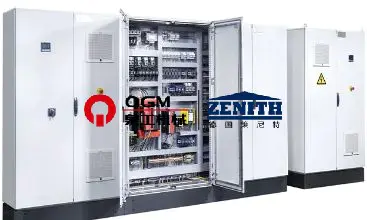

3. Συστήματα κατασκευής

4. «Υπερδυναμικό» σύστημα δόνησης σερβομηχανισμού:

Η τεχνολογία «υπερδυναμικής» σερβο δόνησης είναι ένα είδος υψηλής απόδοσης, αυτοπροσαρμοζόμενου συστήματος δόνησης, ειδικά σχεδιασμένο για μηχανές από τούβλα. ο σερβοκινητήρας μπορεί να κάνει την ταχύτερη απόκριση στον συντομότερο χρόνο αντίδρασης, επιτυγχάνοντας την υψηλότερη απόδοση κραδασμών, μειώνοντας την ποσότητα τσιμέντου που χρησιμοποιείται και συντομεύοντας τον κύκλο παραγωγής, παράγοντας προϊόντα σκυροδέματος υψηλής συμπαγοποίησης. το σύστημα δόνησης μπορεί να προσαρμοστεί ευέλικτα στις ανάγκες διαφορετικών προϊόντων σκυροδέματος. Ο σερβοκινητήρας μπορεί να κάνει την ταχύτερη απόκριση στον συντομότερο χρόνο αντίδρασης για να πραγματοποιήσει την υψηλότερη απόδοση κραδασμών, η οποία μπορεί να μειώσει την ποσότητα τσιμέντου, να συντομεύσει τον κύκλο παραγωγής και να παράγει προϊόντα σκυροδέματος υψηλής συμπαγούς. το σύστημα δόνησης μπορεί να προσαρμοστεί ευέλικτα στις ανάγκες παραγωγής διαφορετικών προϊόντων σκυροδέματος.

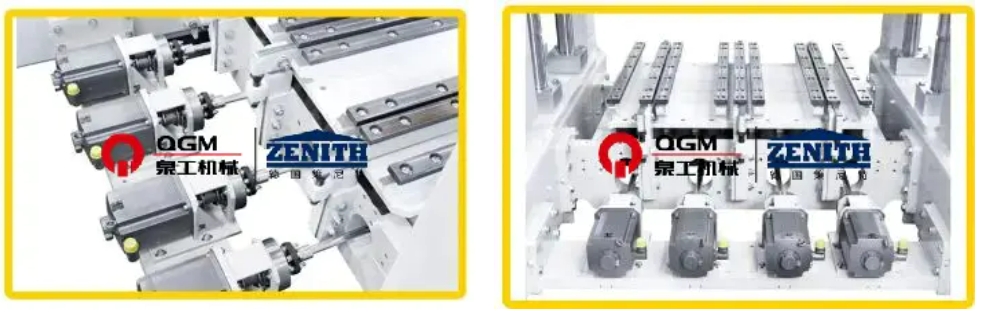

8 μονάδες δόνησης με μηχανική ισορροπία που ρυθμίζονται ξεχωριστά από 8 σερβοκινητήρες.

8 σερβοκινητήρες, ξεχωριστά τοποθετημένοι στις εξωτερικές δοκούς απομόνωσης κραδασμών των στηριγμάτων κινητήρα.

5. Ακριβές σύστημα ελέγχου σερβομηχανισμού

Μέσω της ανάδρασης σήματος, ο έλεγχος της φάσης και της ταχύτητας της δόνησης, ο έλεγχος συγχρονισμένης κίνησης, η αναμονή υψηλής ταχύτητας, μπορεί να ολοκληρωθεί σε σύντομο χρονικό διάστημα η εξάλειψη των κραδασμών και των κραδασμών, για να βοηθήσει στη συντόμευση του κύκλου καλουπώματος και στο καλύτερο αποτέλεσμα πέδησης. Μέσω διπλού κλειστού βρόχου θέσης και ταχύτητας, ελέγξτε ότι η δύναμη διέγερσης δρα μόνο στην κατακόρυφη κατεύθυνση, μεγιστοποιήστε την αποτελεσματική δύναμη διέγερσης και ταυτόχρονα αποφύγετε τη ζημιά της οριζόντιας δύναμης διέγερσης στο μηχάνημα, παρατείνετε τη διάρκεια ζωής του εξοπλισμού και μπορείτε να κάνετε διαφορετικές ρυθμίσεις για διαφορετικές απαιτήσεις προϊόντος και να παράγετε προϊόντα υψηλής ποιότητας.

Η κεφαλή πρέσας, το πλαίσιο καλουπιού, το αυτοκίνητο αδρανών και το υφασμάτινο αυτοκίνητο ελέγχονται από αναλογική κατευθυντική βαλβίδα με ανάδραση καρουλιού, η οποία έχει γρήγορο χρόνο απόκρισης. υιοθετείται ο τρόπος ελέγχου κλειστού βρόχου του αισθητήρα μετατόπισης/κωδικοποιητής-PLC-αναλογικός κατευθυντικός κύλινδρος βαλβίδας, που καθιστά τον έλεγχο πιο ακριβή και τη δράση του κυλίνδρου ταχύτερη και πιο σταθερή. ο υδραυλικός σταθμός υιοθετεί αντλία μεταβλητού εμβόλου, η οποία δεν εξάγει το λάδι πίεσης και εκφορτώνει την αντλία όταν το υδραυλικό σύστημα φτάσει στην καθορισμένη πίεση για να μειώσει την κατανάλωση ενέργειας. ο υδραυλικός σταθμός υιοθετεί βοηθητική παροχή λαδιού συσσωρευτή, η οποία μειώνει την κατανάλωση ενέργειας. και ο υδραυλικός σταθμός υιοθετεί βοηθητική παροχή λαδιού συσσωρευτή, η οποία μειώνει την κατανάλωση ενέργειας και μειώνει την κατανάλωση ενέργειας. Ο υδραυλικός σταθμός υιοθετεί βοηθητική παροχή λαδιού συσσωρευτή, η οποία μπορεί να χρησιμοποιηθεί για πολλαπλές ενέργειες ταυτόχρονα και η πίεση του υδραυλικού συστήματος είναι σταθερή. το υδραυλικό σύστημα διαθέτει αισθητήρες πίεσης, οι οποίοι μπορούν να εμφανιστούν στον πίνακα λειτουργίας για εύκολη προβολή. το υδραυλικό σύστημα διαθέτει αισθητήρες θερμοκρασίας, ψύκτες και θερμαντήρες, οι οποίοι μπορούν να ελέγξουν αποτελεσματικά τη θερμοκρασία του λαδιού, έτσι ώστε το υδραυλικό λάδι να έχει καλή απόδοση.

6. Υδραυλικά συστήματα
